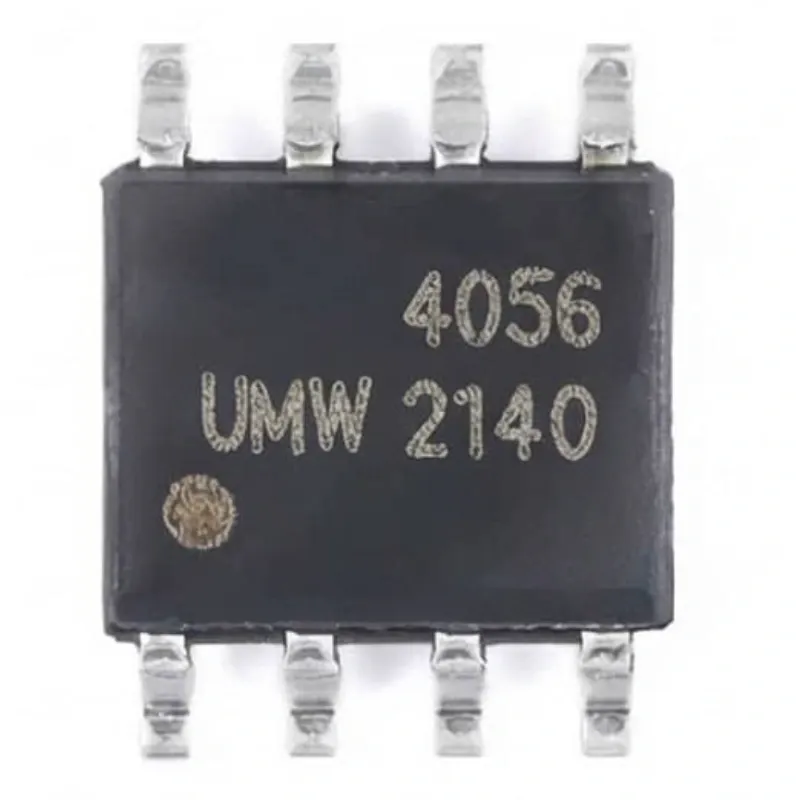

IC TP4056

TP4056 — IC Cargador de Baterías Li-ion 1S

🔋 Tipo: Controlador/cargador lineal CC/CV

⚡ Aplicación: 1 celda Li-ion/LiPo

📦 Encapsulado: ESOP-8 / SOP-8

🔌 Entrada: aproximadamente 4–8 V, según fabricante/variante

🔋 Tensión de carga: 4,2 V

⚡ Corriente de carga: programable, hasta 1 A

🌡️ Control térmico: reduce automáticamente la corriente cuando aumenta demasiado la temperatura

🔄 Finalización automática: termina la carga cuando la corriente cae aproximadamente al 10 % de la corriente programada

🔋 Recarga automática: sí

🛡️ Protecciones/funciones: control térmico, bloqueo por baja tensión, protección frente a descarga inversa y control de temperatura de batería según implementación

💡 Indicadores: salidas de estado de carga

📐 Referencia: TP4056-42, entre otras variantes
