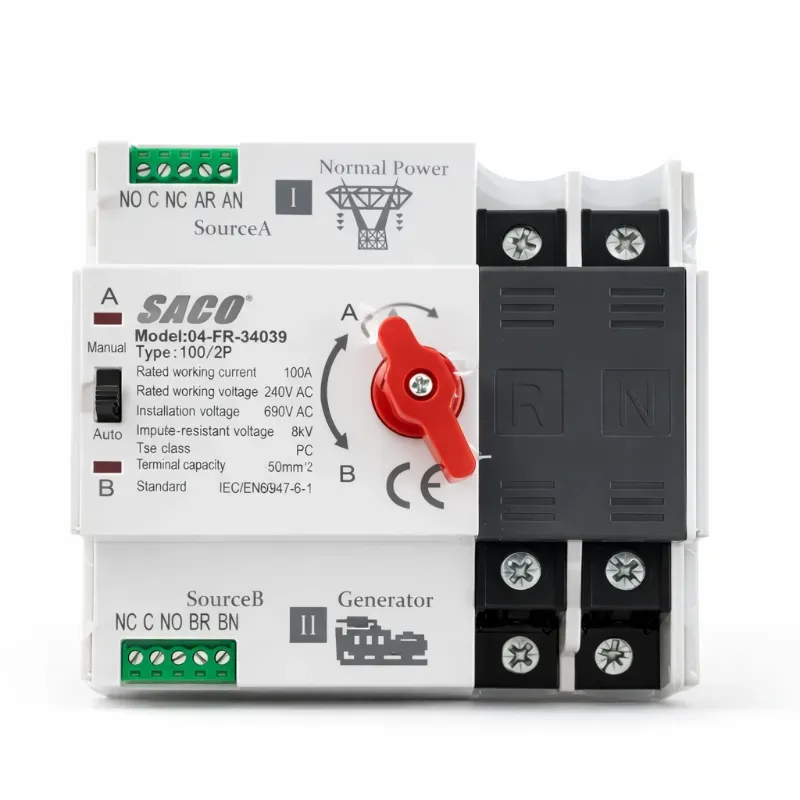

INTERRUPTOR DE TRANSFERENCIA AUTOMÁTICO 2P/100A (LHZ)

Marca: SACO

Modelo: 04-FR-34041

Garantía: 1 mes

Envío por costo adicional

CARACTERÍSTICAS:

➡️ Información General:

· Tipo: 2P/100A (2 polos, 100 amperios)

· Tensión nominal de trabajo: 120V AC

· Frecuencia de operación: 50 - 60 Hz

· Corriente nominal: 100A

· Tensión de aislamiento: 690V AC

· Resistencia a impulsos: 8 kV

· Clase Tse: PC

· Fuentes de alimentación: Red eléctrica (Fuente A) y Generador (Fuente B)

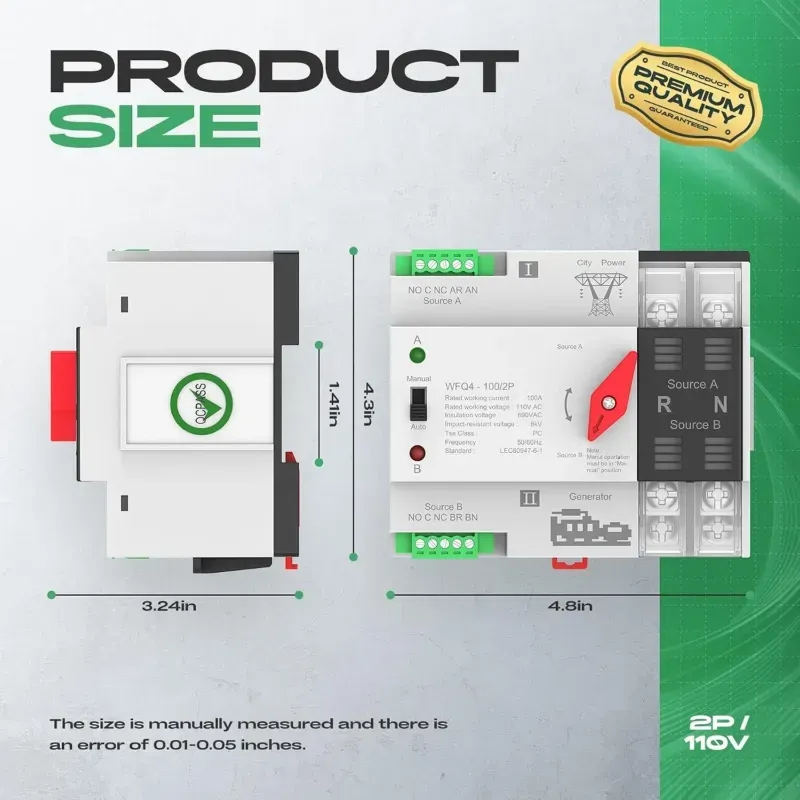

• Dimensiones: 12.1 x 10.9 x 8.2 cm (ancho x alto x profundidad)
• Tamaño de ranura de soporte: 3.5 cm

➡️ Terminales de conexión:

--> Fuente A (Red eléctrica)

Disposición: NO – C – NC

Contactos auxiliares: AR / AN

· NO: Normalmente Abierto

· C: Común

· NC: Normalmente Cerrado

· AR / AN: Usados para señalización o alarma

--> Fuente B (Generador)

Disposición: NC – C – NO

Contactos auxiliares: BR / BN

· Misma lógica de contactos, pero configurados para la fuente del generador

· BR / BN: Contactos auxiliares para control o indicación

➡️ Función y aplicación:

• Este ATS está diseñado para conmutar automáticamente entre dos fuentes de alimentación:

1. Fuente principal: Red eléctrica (Fuente A)

2. Fuente de respaldo: Generador (Fuente B)

➡️ Modo de operación:

Cuando se interrumpe la fuente principal, el ATS detecta la falta de tensión y transfiere la carga al generador de manera automática. Una vez restablecida la red eléctrica, después de un tiempo de estabilización y verificación, reconecta la carga a la fuente principal.

➡️ Observaciones destacadas:

· Equipo bipolar para circuitos monofásicos o dos fases.

· Indicado para sistemas de 120V AC, típicos en entornos residenciales y comerciales en ciertas regiones.

· Alta tensión de aislamiento (690V) asegura protección robusta contra sobretensiones.

· Resistencia a impulsos de 8 kV lo hace apto para entornos con posibles picos de tensión.

· Cumple con norma internacional IEC, garantizando seguridad y compatibilidad.
