⚙️ EG2132 Sop-8

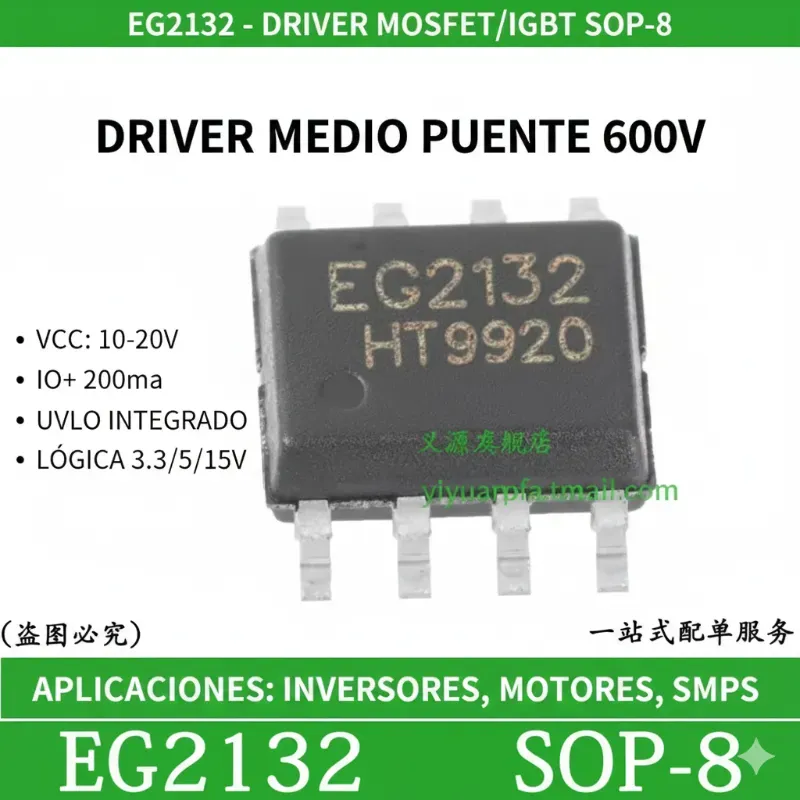

Identificación del Componente Modelo: EG2132 Tipo de Empaquetado: SOP-8 (8 pines, montaje superficial, como se ve en la barra verde inferior). Función Principal: Driver (Controlador) de Puerta para MOSFET e IGBT de alta tensión y alta velocidad. Características Principales (Datasheet Specs) Aquí están los datos técnicos clave que definen a este chip: Topología: Es un Driver de Medio Puente (Half-Bridge Driver). Tiene canales de salida independientes para el lado alto (High Side) y el lado bajo (Low Side). Voltaje: Voltaje Flotante (Lado Alto): Soporta hasta 600V. Esto permite controlar transistores en la parte alta de un bus de alto voltaje. Voltaje de Alimentación (Vcc): Opera típicamente en un rango amplio, usualmente de 10V a 20V. Corriente de Salida (Capacidad de manejo): Diseñado para cargar y descargar la capacitancia de la puerta (gate) de transistores de potencia. Io+ (Source): ~200mA (Corriente de fuente). Io- (Sink): ~420mA (Corriente de drenaje/sumidero). Lógica de Entrada: Compatible con lógica de 3.3V, 5V y 15V. Entradas HIN (High Input) y LIN (Low Input). Protecciones: Incluye UVLO (Under-Voltage Lockout): Se bloquea si el voltaje de alimentación es demasiado bajo para evitar dañar los MOSFETs. Lógica de prevención de conducción cruzada (interlock) para evitar que el lado alto y bajo se activen al mismo tiempo. Distribución de Pines (Pinout Típico SOP-8) Para este tipo de componente en formato SOP-8, la configuración estándar suele ser: Pin 1 (VCC): Alimentación de bajo voltaje (10-20V). Pin 2 (HIN): Entrada lógica para el lado alto. Pin 3 (LIN): Entrada lógica para el lado bajo. Pin 4 (GND): Tierra común. Pin 5 (LO): Salida del driver del lado bajo (Low Side Output). Pin 6 (VS): Retorno del lado alto (Conexión al punto medio del puente). Pin 7 (HO): Salida del driver del lado alto (High Side Output). Pin 8 (VB): Alimentación flotante del lado alto (Bootstrap). Aplicaciones Comunes Controladores de motores (Drivers). Inversores de potencia (DC-AC). Fuentes de alimentación conmutadas
