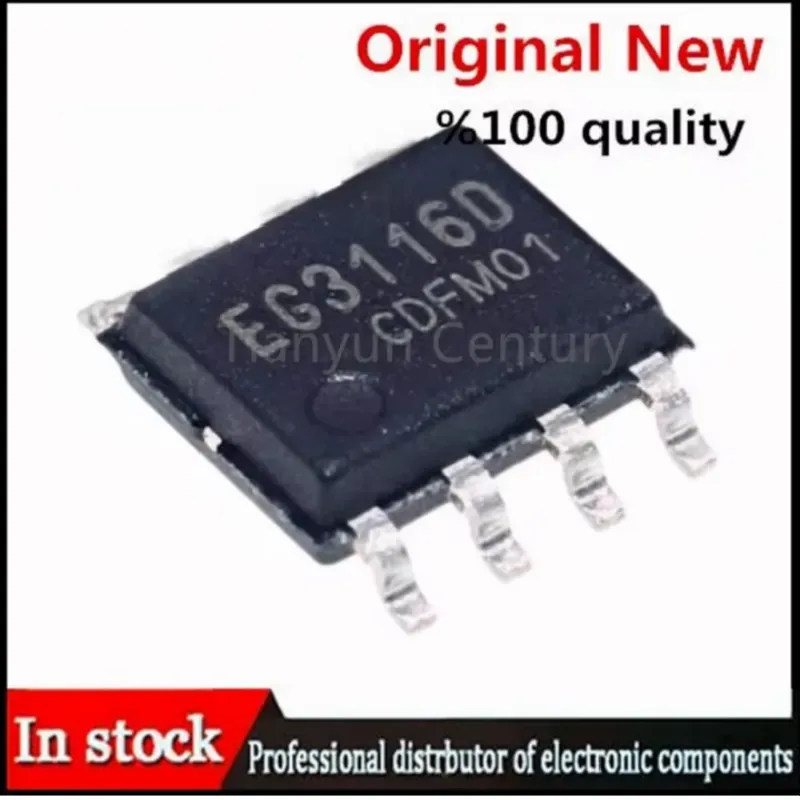

💡 EG3116: Controlador de Puerta (Gate Driver) El EG3116 es un circuito integrado altamente especializado conocido como Controlador de Puerta (Gate Driver). Su función principal es excitar (encender y apagar) de forma rápida y segura los transistores de potencia, como los MOSFETs y los IGBTs, en aplicaciones de alto voltaje. Características Clave El EG3116 está diseñado específicamente como un driver de Semipuente (Half-Bridge), lo que significa que puede controlar simultáneamente dos transistores: uno en el lado de alto voltaje (High Side) y otro en el lado de bajo voltaje (Low Side). Tensión de Alto Voltaje (VS/VB): Está capacitado para trabajar en circuitos donde el voltaje del lado alto (el offset o voltaje flotante) puede alcanzar hasta 600V. Velocidad y Potencia de Salida: Ofrece una capacidad de corriente pico de salida alta (típicamente 2A/2.5A), lo cual es crucial para cargar y descargar rápidamente la capacitancia de la puerta del transistor, asegurando una conmutación veloz y reduciendo las pérdidas de potencia. Protección UVLO: Incluye la función de Bloqueo por Bajo Voltaje (Under-Voltage Lockout). Esta protección esencial apaga la salida si el voltaje de alimentación (V_{CC}) cae por debajo de un umbral seguro, previniendo que los transistores conmuten débilmente y se dañen. Protección Lockout (Prevención de Conducción Simultánea): Cuenta con circuitería interna para evitar el fenómeno de shoot-through. Esto asegura que los transistores del lado alto y del lado bajo nunca se enciendan al mismo tiempo, lo que causaría un peligroso cortocircuito a través de la línea de voltaje. Tiempo de Propagación Rápido: Posee un tiempo de propagación muy bajo, alrededor de 30ns, lo que garantiza una respuesta casi instantánea a las señales de control de entrada. Encapsulado: El componente de la imagen viene en el encapsulado SOP-8 (Small Outline Package de 8 pines) para montaje superficial. Principales Usos Debido a su capacidad de manejar alto voltaje y a sus funciones de protección integradas, el EG3116 se utiliza ampliamente en la electrónica de potencia: Inversores de Potencia: Es un componente fundamental en la etapa de potencia para la conversión de corriente continua (DC) a alterna (AC), utilizados en sistemas de energía solar, baterías y UPS (Sistemas de Alimentación Ininterrumpida). Fuentes de Alimentación Conmutadas (SMPS): Se emplea en convertidores DC-DC de alta eficiencia que operan a frecuencias elevadas. Control de Motores: Utilizado en el control de motores de corriente alterna (AC) y motores BLDC (Brushless DC) donde se requiere un puente H de potencia para dirigir la corriente a los devanados del motor. Amplificadores Clase-D: Se aplica en la etapa de salida de amplificadores de audio de alta fidelidad, aprovechando la alta eficiencia que ofrece la conmutación de potencia.
