⚙️FCA35N60 Mosfet 600V-35A

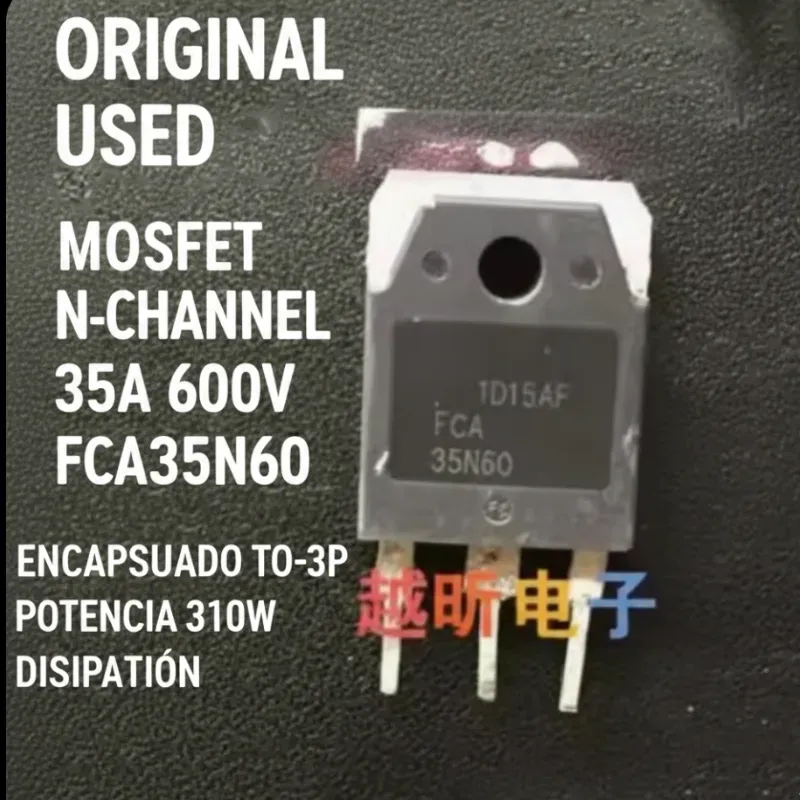

Identificación del Componente .. FCA35N60 Fabricante: Fairchild Semiconductor (actualmente parte de onsemi). Estado del Componente: Original Usado (Original Used) Observación importante: Este componente se clasifica como "Original Used" (Original Usado o de Desarme). ¿Por qué se clasifica así? Pines (patas) con estaño y cortados: Si observas las tres terminales abajo, verás que no tienen el largo de fábrica y presentan residuos de soldadura. Esto indica que la pieza fue desoldada de una placa de circuito electrónico previa (proceso conocido como pulling). Marcas de uso: La superficie del encapsulado muestra ligeros desgastes típicos de haber estado montado con un disipador de calor y tornillo. Procedencia del vendedor: La marca de agua en chino ("越听电子") es típica de proveedores asiáticos que recuperan componentes originales de equipos electrónicos desechados para revenderlos. A menudo, estos son preferibles a los "nuevos" genéricos baratos, ya que mantienen el silicio original de Fairchild. Características Técnicas Principales (Datasheet) El FCA35N60 es un MOSFET de potencia de Canal N (N-Channel SuperFET®). Es muy utilizado en fuentes de poder de alto rendimiento. Aquí están sus especificaciones clave: Voltaje Drenador-Fuente (V_{DSS}): 600V Significado: Puede soportar hasta 600 voltios antes de romperse, ideal para aplicaciones de alto voltaje. Corriente de Drenaje Continua (I_D): 35A Significado: Puede manejar una corriente constante de 35 Amperios (a 25°C). Resistencia en Encendido (R_{DS(on)}): 0.079 \Omega (típico) / 0.098 \Omega (máximo) Significado: Tiene una resistencia interna muy baja, lo que significa que se calienta menos y es más eficiente al dejar pasar la corriente. Disipación de Potencia (P_D): 312.5 W Significado: Capacidad muy alta para disipar calor, siempre que esté montado en un disipador adecuado. Encapsulado: TO-3P (o TO-3PN) Es un encapsulado grande plástico diseñado para manejar alta potencia. Configuración de Pines (Pinout) Mirando el componente de frente (como en tu foto), los pines de izquierda a derecha son: G (Gate / Puerta): El pin de control (izquierda). D (Drain / Drenador): La entrada de potencia (centro). Nota: La parte metálica trasera también está conectada al Drenador. S (Source / Fuente): La salida de potencia (derecha). ¿Para qué sirve? Este transistor es muy robusto y se suele encontrar en: Fuentes conmutadas (SMPS). Máquinas de soldar tipo Inverter. Sistemas de corrección de factor de potencia (PFC). Sistemas UPS (No-Break).
