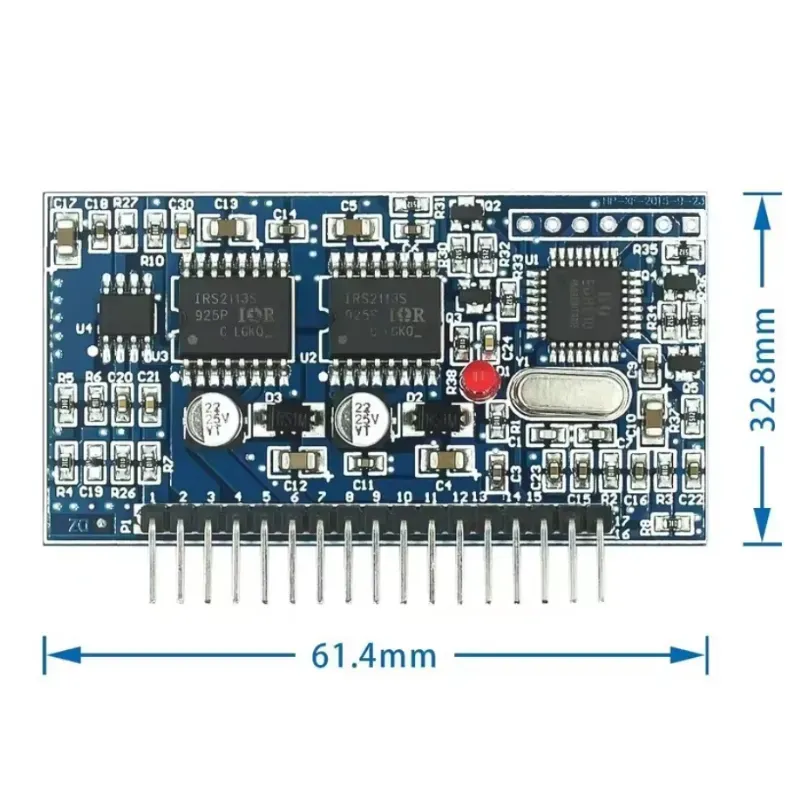

🔄 Placa Inversora Onda Sinusoidal Pura EGS002 (EG8010 + IR2110)

Descripción: La placa EGS002 es un módulo controlador diseñado para generar una onda sinusoidal pura mediante modulación SPWM. Emplea el chip de control EG8010 junto con el driver de puente alto-bajo IR2110. Este módulo ofrece funciones avanzadas como protección de voltaje, corriente y temperatura; además de interfaz LCD para monitoreo. --- ⚙️ Características Técnicas Principales: Controlador ASIC EG8010 para generación de SPWM de alta precisión (50 Hz o 60 Hz seleccionable). Driver IR2110 para control de MOSFET/IGBT en puente de potencia. Protección integrada: sobre tensión, bajo voltaje, sobrecorriente, sobretemperatura. Ajustes mediante jumper: frecuencia de salida (50/60 Hz), tiempo muerto (dead-time), modo de arranque suave (soft-start). Interfaz LCD para visualizar voltaje, corriente, frecuencia, temperatura del sistema. Entrada de alimentación lógica típica: +5 V para control, +15-20 V para driver. Diseño para convertidor DC-DC o DC-AC (etapa de potencia externa requerida). Tamaño compacto: ejemplo ~65×33 mm (varía según fabricante). --- ✅ Ventajas Destacadas: Excelente para construir tu propio inversor de onda sinusoidal pura con control de frecuencia. Permite adaptar configuraciones para distintos voltajes de entrada y potencias de salida (dependiendo de la etapa de potencia que le agregues). Herramienta avanzada para bricolaje, electrónica de potencia, sistemas solares, UPS, etc. Buena relación funcionalidad/precio. Interfaz de usuario amigable gracias a la pantalla LCD. --- 🛠️ Aplicaciones Recomendadas: Módulos DIY para inversores de corriente DC a AC en sistema doméstico o solar. Transformadores de frecuencia para motores monofásicos. Sistemas de respaldo de energía (UPS) con onda pura. Equipos donde necesitas una señal de salida de alta calidad (audio, telecomunicaciones, etc). Proyectos experimentales de electrónica de potencia.
